Neodym-Magnete

Beschreibung
Neodym-Magnete werden hauptsächlich aus den Legierungen von Neodym, Eisen und Bor gemacht. Es ist eine Art von Seltenerdmagnete, der am weitesten verbreitete ist. Nd2Fe14B mit tetragonale kristalline Struktur, wird auch als NdFeB-Magnet oder NIB-Magnet bezeichnet. Es ist die bisher stärkste Art der Permanentmagnete, deshalb ist der Neo-Magnet auch als der König der Magnete bekannt und wird weit verbreitet in verschiedenen Bereichen eingesetzt. Sie können entweder gesintert oder verbunden sein.

Arten
1. Gesinterte Neodym-Magnete
2. Gebundene Neodym-Magnete

Formen
1. Diese Magnete werden durch kleines Format, metallisches Aussehen und einfache Formen wie Ringe, Blöcke und Scheiben gestaltet.
2. Wir können NdFeB-Magnete nach Kundenwünschen anpassen.

Wählen Sie Neodym-Magnete von folgenden Formen

Quadratische Neodym-Magnete
Quadratische Neodym-Magnete Scheiben Neodym-Magnete
Scheiben Neodym-Magnete personalisierte Neodym Magnete
personalisierte Neodym Magnete

Anwendungen
NdFeB-Magnete sind weit verbreitet in der Luft- und Raumfahrt, Elektronikindustrie, Elektroindustrie, Maschinenbau, Instrumentenbau, Transportindustrie, Medizin- und Rohstoffindustrie und so weiter. Genauer gesagt, werden sie in Maschinen angewendet, die mit magnetischen Geräten ausgestattet sind.

Herstellungsprozess des Neodym-Magnet
Neodym, Eisen, Bor und Übergangsmetalle werden zu NdFeB-Pulver gemahlen, dann wird das Pulver in gewünschte Form komprimiert. Als nächstes wird das komprimierte Pulver gesintert und geschmolzen. Nach dem Abkühlen des geschmolzenen Metalls, finden Sie ein solides Metallteil. Dann kommt die Fertigbearbeitung für das Metallteil. Es gibt zwei Formen von Pressen: Druckpressen und isostatisches Pressen.

Wartung der NdFeB-Magnete
NIEMALS Neodym-Magneten in folgenden Umgebungen aufbewahren, um sie vor Rost zu schützen und die Verringerung der magnetischen Leistung zu verhindern.
1. Säure- oder laugehaltige Flüssigkeiten
2. Organisches Lösungsmittel
3. Elektrolyt
4. Wasser oder Öl
5. Wasserstoff
6. Aktive Gase, wie Chlor, Ammoniak, Oxinitrid
7. Strahlung oder radioaktive Strahlen

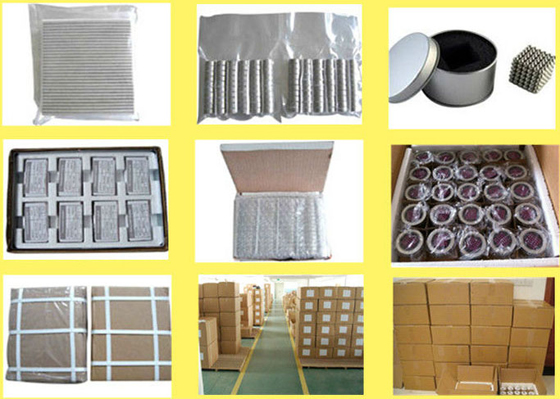

Verpackung und Lieferung des Neodym-Magnet
1. NIB-Magnete werden in Kartons verpackt.
2. Während des Transports handhaben Sie die Ladung mit Sorgfalt. Außerdem sollte die Ladung bruchsicher, regensicher und in einer trockenen, belüfteten Umgebung ohne Erosion platziert werden.
3. Lieferzyklus beträgt etwa 20 Tage.

Neodym-Magnete

Physikalische Eigenschaften der NdFeB-Magnete

Eigenschaft Spezifikation
Härte 570 HV
Widerstandsfähigkeit 150 μΩ·cm (10℃-120℃)
Druckfestigkeit 780 N/mm2
Thermisches Ausdehnungsvermögen (Vertikal zu Referenzrichtung) -4.8 × 10-6 K
Thermisches Ausdehnungsvermögen (Parallel zu Referenzrichtung) 3.4 × 10-6 K

Größenspezifikationen der Neodym-Magnete

Ringform Außen Durchmesser Innen Durchmesser Dicke Scheibenform Durchmesser Dicke
Max. 100.00 mm 80.00 mm 30.00 mm Max. 50.00 mm 20.00 mm
Min. 2.60 mm 1.80 mm 0.50 mm Min. 1.20 mm 0.50 mm
Toleranz +/-0.1 mm +/-0.1 mm +/-0.1 mm Toleranz +/-0.1 mm +/-0.1 mm
Quadratische Form Länge Breite Dicke Personalisierte Formen
Max. 80.00 mm 80.00 mm 30.00 mm
Min. 2.00 mm 1.50 mm 0.50 mm Gemäß Proben oder Entwurfsdaten
Toleranz +/-0.1 mm +/-0.1 mm +/-0.1 mm

Maximale Arbeitstemperatur von Neodym-Magneten

Art Max. Arbeitstemperatur (Pc=1)
N 80 ℃
M 100 ℃
H 120 ℃
SH 150 ℃
UH 180 ℃
EH 200 ℃

Oberflächenbehandlung von NIB-Magneten

Artikel Spezifikation
Metall Zn, Ni, Ag, Au
organische Substanz Epoxydharz Sprühen,
Nickel und Epoxydharz Sprühen
  Oberflächenneutralisierung

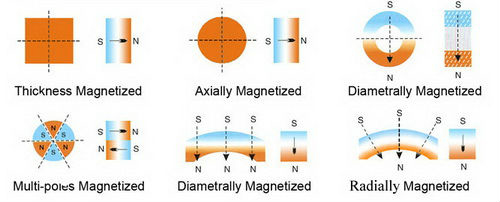

Magnetisierungsrichtungen des Neodym-Magnet
a. Dicke magnetisiert
b. Axial magnetisiert
c. Diametral magnetisiert
d. Multi-Pol magnetisiert
E. Sternförmig magnetisiert
f. Kundenspezifische Anforderungen - magnetisiert

Magnetische Eigenschaften des Neodym-Magnet

Klasse Remanenz Koerzitivkraft spezifisch Koerzitivkraft Maximum Energieprodukt Temperatur Dichte
Br Hcb Hcj (BH) Max. Tw ρ
T KGs KA/m KOe KA/m KOe KJ/m3 MGOe ℃ g/cm3
N35 1.17-1.22 11.7-12.2 ≥859 ≥10.8 ≥955 ≥12 263-287 33-36 ≤80 ≥7.4
N38 1.22-1.26 12.2-12.6 ≥859 ≥10.8 ≥955 ≥12 287-303 36-38 ≤80 ≥7.5
N40 1.26-1.29 12.6-12.9 ≥836 ≥10.5 ≥955 ≥12 303-318 38-40 ≤80 ≥7.5
N42 1.29-1.32 12.9-13.2 ≥836 ≥10.5 ≥955 ≥12 318-342 40-43 ≤80 ≥7.5
N45 1.32-1.37 13.2-13.7 ≥836 ≥10.5 ≥955 ≥12 342-359 43-45 ≤80 ≥7.5
N48 1.36-1.42 13.6-14.2 ≥836 ≥10.5 ≥955 ≥12 358-382 45-49 ≤80 ≥7.5
N50 1.40-1.45 14.0-14.5 ≥836 ≥10.5 ≥955 ≥12 374-406 47-51 ≤80 ≥7.5
N52 1.42-1.48 14.2-14.8 ≥836 ≥10.5 ≥876 ≥11 389-422 49-53 ≤80 ≥7.5
N30M 1.08-1.14 10.8-11.4 ≥812 ≥10.2 ≥1114 ≥14 223-247 28-31 ≤100 ≥7.5
N33M 1.14-1.17 11.4-11.7 ≥852 ≥10.7 ≥1114 ≥14 247-263 31-33 ≤100 ≥7.5
N35M 1.17-1.22 11.7-12.2 ≥876 ≥11.0 ≥1114 ≥14 263-287 33-36 ≤100 ≥7.5
N38M 1.22-1.26 12.2-12.6 ≥916 ≥11.5 ≥1114 ≥14 287-303 36-38 ≤100 ≥7.5
N40M 1.26-1.29 12.6-12.9 ≥939 ≥11.8 ≥1114 ≥14 303-318 38-40 ≤100 ≥7.5
N42M 1.29-1.32 12.9-13.2 ≥955 ≥12.0 ≥1114 ≥14 318-334 40-42 ≤100 ≥7.5
N45M 1.32-1.38 13.2-13.8 ≥987 ≥12.4 ≥1114 ≥14 334-366 42-46 ≤100 ≥7.5
N48M 1.36-1.42 13.6-14.2 ≥1018 ≥12.8 ≥1114 ≥14 358-390 45-49 ≤100 ≥7.5
N50M 1.39-1.45 13.9-14.5 ≥1050 ≥13.2 ≥1114 ≥14 374-406 47-51 ≤100 ≥7.5
N30H 1.08-1.14 10.8-11.4 ≥812 ≥10.2 ≥1353 ≥17 223-247 28-31 ≤120 ≥7.5
N33H 1.14-1.17 11.4-11.7 ≥851 ≥10.7 ≥1353 ≥17 247-263 31-33 ≤120 ≥7.5
N35H 1.17-1.22 11.7-12.2 ≥875 ≥11.0 ≥1353 ≥17 263-287 33-36 ≤120 ≥7.5
N38H 1.22-1.26 12.2-12.6 ≥916 ≥11.6 ≥1353 ≥17 287-303 36-38 ≤120 ≥7.5
N40H 1.26-1.29 12.6-12.9 ≥939 ≥11.8 ≥1353 ≥17 303-318 38-40 ≤120 ≥7.5
N42H 1.29-1.32 12.9-13.2 ≥955 ≥12.0 ≥1353 ≥17 318-334 40-42 ≤120 ≥7.5
N45H 1.32-1.38 13.2-13.8 ≥987 ≥12.4 ≥1353 ≥17 334-366 42-46 ≤120 ≥7.5
N48H 1.36-1.42 13.6-14.2 ≥1026 ≥12.9 ≥1273 ≥16 358-390 45-49 ≤120 ≥7.5
N30SH 1.08-1.14 10.8-11.4 ≥812 ≥10.2 ≥1592 ≥20 223-247 28-31 ≤150 ≥7.5
N33SH 1.14-1.17 11.4-11.7 ≥851 ≥10.7 ≥1592 ≥20 247-263 31-33 ≤150 ≥7.5
N35SH 1.17-1.22 11.7-12.2 ≥876 ≥11.0 ≥1592 ≥20 263-287 33-36 ≤150 ≥7.5
N38SH 1.22-1.26 12.2-12.6 ≥899 ≥11.3 ≥1592 ≥20 287-303 36-38 ≤150 ≥7.5
N40SH 1.26-1.29 12.6-12.9 ≥931 ≥11.7 ≥1592 ≥20 303-318 38-40 ≤150 ≥7.5
N42SH 1.29-1.32 12.9-13.2 ≥963 ≥12.1 ≥1592 ≥20 318-334 40-42 ≤150 ≥7.5
N44SH 1.30-1.36 13.0-13.6 ≥995 ≥12.3 ≥1592 ≥20 326-359 41-45 ≤150 ≥7.5
N30UH 1.08-1.14 10.8-11.4 ≥812 ≥10.2 ≥1990 ≥25 223-247 28-31 ≤180 ≥7.5
N33UH 1.14-1.17 11.4-11.7 ≥851 ≥10.7 ≥1990 ≥25 247-263 31-33 ≤180 ≥7.5
N35UH 1.17-1.22 11.7-12.2 ≥875 ≥11.0 ≥1990 ≥25 263-287 33-36 ≤180 ≥7.5
N38UH 1.22-1.26 12.2-12.6 ≥915 ≥11.5 ≥1990 ≥25 287-302 36-38 ≤180 ≥7.5
N40UH 1.26-1.32 12.6-13.2 ≥939 ≥11.8 ≥1990 ≥25 302-334 38-42 ≤180 ≥7.5
N30EH 1.08-1.14 10.8-11.4 ≥812 ≥10.2 ≥2388 ≥30 223-247 28-31 ≤200 ≥7.5
N33EH 1.14-1.17 11.4-11.7 ≥851 ≥10.7 ≥2388 ≥30 247-263 31-33 ≤200 ≥7.5
N35EH 1.17-1.25 11.7-12.5 ≥875 ≥11.0 ≥2388 ≥30 263-295 33-37 ≤200 ≥7.5
N38EH 1.22-1.29 12.2-12.9 ≥907 ≥11.4 ≥2388 ≥30 287-318 36-40 ≤200 ≥7.5
N30AH 1.08-1.20 10.8-12.0 ≥860 ≥10.8 ≥2626 ≥33 247-263 31-35 ≤220 ≥7.5
